一、 整车描述
1、 概述
|

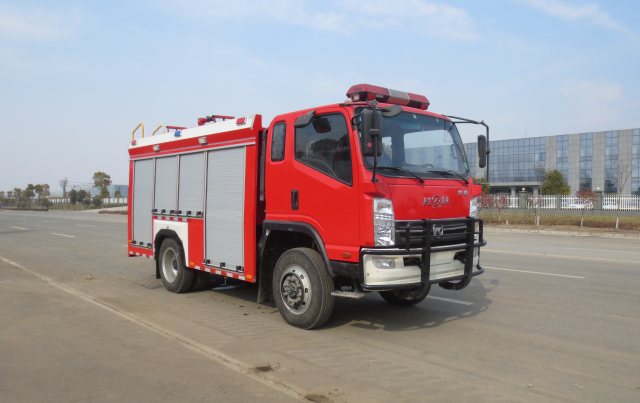

JDF5101GXFSG30型水罐消防车，采用凯马KMC2100A32P5底盘改装而成。整车由消防员乘员室和车身两大部分组成，乘员室为原装双排，可乘坐2+3人,该车为内仓罐结构，车身前部为水罐+器材箱，后部为泵房。载液罐体为优质碳钢，与底盘采用弹性连接，载水3430kg，装备了上海茸申消防器材有限公司生产CB10/20-RS型消防泵，额定流量20L/S，车顶安装成都威斯特消防机械有限公司生产的PS20W型车用消防炮。该车**的特点是机动灵活、操控性好、维修简便。可广泛应用于公安消防队、厂矿企业及社区、码头等场所，扑救一般物质火灾。 整车消防性能符合GB7956-2014标准要求；底盘通过**强制性产品认证；发动机排放符合GB17691-2005第五阶段限值的规定要求（国Ⅴ标准）；整车通过**消防装备质量监督检验**检测（报告编号：Zb201630547）并已列入工信部汽车新产品公告，CCCF正在申报中。 |
2、 整车主要参数
|
外廓尺寸 |
6450×2220×3100mm |
|
**总质量 |
10000kg |
|
载液量 |
3430kg |
|
**车速 |
90km/h |
|
消防泵额定流量 |
20L/s 1.0MPa |
|
消防炮额定流量 |
20L/s 1.0MPa |
|
消防炮射程 |
≥48m |
|
比功率 |
105/10=10.5 |
|
接近角/离去角 |
18°/16° |
二、底盘
1、 底盘主要参数
|
型号 |
KMC2100A32P5 |
|
|
制造商 |
山东凯马汽车制造有限公司 |
|
|
发动机额定功率 |
105kw |
|
|
发动机排量 |
3857ml |
|
|
发动机排放标准 |
GB17691-2005国V |
|
|
驱动形式 |
4×4 |
|
|
轴距 |
3200mm |
|
|
**允许总重 |
10495kg |
|
|
**小转弯半径 |
≤13m |
|
|
变速箱 |
手动 |
|
|
取力器 |
|
2、乘员室
|
结构 |
平头、四门，原装双排 |
|
|
司乘人员数 |
2+3人(可根据用户需求后排座椅选装） |
|
|
驾驶员位置 |
左置 |
|
|
设备 |
原车仪表板处设置消防操作仪表板及****盒，加装 1、 **报器； 2、 取力器**开关及指示灯； 3、 附加电源开关；
|
三、 上装结构及性能参数
|
总体布置 |
整车由消防员乘员室和车身两大部分组成，车身布置采用整体框架式结构，内藏水罐，两边为器材箱，后部为水泵房，罐体为平行长方体厢式容罐。 |
|
|
|
1、 器材箱和泵室
|
结构 |
主框架结构采用优质方管焊接，外装饰板采用碳钢板焊接，车顶防滑，可行走。(可根据用户需求采用铝合金方管焊接） |
|
|
器材箱 |
器材箱位于乘员室后部，两边设铝合金卷帘门，内有照明灯。器材箱室内根据需求设储物盒。 |
|
|
泵房 |
泵房位于整车后部，两边与后边设铝合金卷帘门，内有照明灯，泵室两侧可放置部分常用器材 |
|
|
保温位置：安装燃油加热器（根据客户需求选装） |
||
|
爬梯及上车拉手
|
后爬梯采用铝合金两节翻转爬梯，使用，使用时离地不超过350mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。 |
|
|
2、水罐 |
||
|
容量 |
3430kg |
|
|
材质 |
优质碳钢，厚度为3mm(可根据用户需求采用不锈钢、PP材质制作） |
|
|
罐体固定 |
与底盘车架弹性连接 |
|
|
罐体设置 |
人孔：设DN460人孔1个，带有快速锁定/开启装置 |
|
|
溢流口：设DN65溢流口1个 |
||
|
放余水口：设1个DN40水罐放余水口，配球阀 |
||
|
注水口：在水罐左右两侧各接1只DN65接口 |
||
|
进出水口：设1个水罐到水泵进水管，DN100阀门，可气动、手动**，设1个水泵**水罐充水管，DN40阀门，可气动、手动** |
||
四、水系统
1、水泵
|
型号 |
CB10/20-RS型低压车用消防泵 |
|
|
形式 |
常压离心式 |
|
|
额定流量 |
20L/s @1.0MPa |
|
|
出口额定压力 |
1.0MPa |
|
|
**吸深 |
7m |
|
|
引水装置 |
自带滑片泵 |
|
|
引水时间 |
**吸深时≤35s |
2、 管路系统
|
管道材质 |
优质无缝钢管 |
|
|
吸水管路 |
泵房后侧设一个DN100吸水口 |
|
|
注水管路 |
水罐左右两侧各设一个DN65注水口，泵房内设置1个DN65水泵向罐内注水管路 |
|
|
出水管路 |
泵房左右两侧各设1个DN65出水口，带截止阀和扪盖 |
|
|
冷却水管路 |
配有冷却取力器的冷却水管路及**阀 |
五、灭火装置
1、车载水炮
|
型号 |
PS20W |
|
|
制造商 |
成都威斯特消防机械有限公司 |
|
|
回转角度 |
360°水平回转 |
|
|
**仰/俯角 |
俯角≤-15°，仰角≥+45° |
|
|
流量 |
20L/S |
|
|
射程 |
≥48m |
六、消防**系统
**面板主要包括驾驶室**和泵室**两部分
|
驾驶室内** |
水泵脱挂档、****报、照明及信号装置**等 |
|
|
泵室内** |
上装总电源开关、参数显示、状态显示 |
七、电气设备
|
附加电气 |
设**电路 |
|
|
**照明 |
消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等 |
|
|
频闪灯 |
车身两侧安装红、蓝两色频闪灯 |
|
|
**示装置 |
长排全红**，安装在驾驶室顶部 |
|
|
**报器，其**盒在驾驶员前下方 |
||
|
火场照明 |
上装后部安装35W消防探照灯1个 |
八、表面处理
|
面漆 |
优质国产漆 |
|
颜色 |
车体外表面主色为RO3消防红 |
九、随车消防器材的布置和配备
1、器材布置
|
1 |
按照消防实战需要，根据消防操作程序，就近取放。 |
|
2 |
使用防锈蚀、防振动、防脱落、防划伤的专用夹具固定。 |
|
3 |
标示醒目，多人操作，互不干涉。 |
2、器材配备（标配）
|
1 |
吸水管 |
100×2米 |
4 |
根 |
螺纹式 |
|
2 |
滤水器 |
FLF100 |
1 |
件 |
螺纹式 |
|
3 |
分水器 |
FII80/65×2-1.6 |
1 |
件 |
内扣式 |
|
4 |
集水器 |
JII100/65×2-1.0 |
1 |
件 |
内扣式 |
|
5 |
水带 |
13-65-20 |
6 |
盘 |
|
