器材消防车（国六）

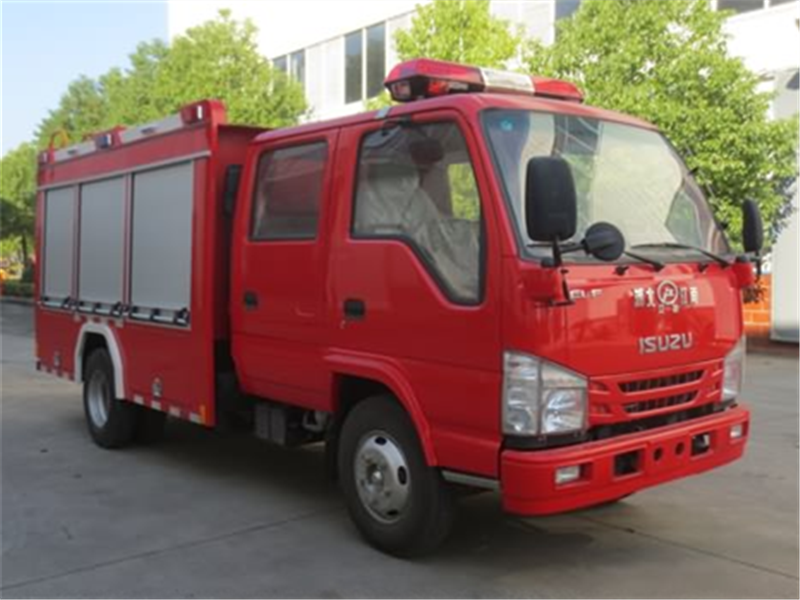

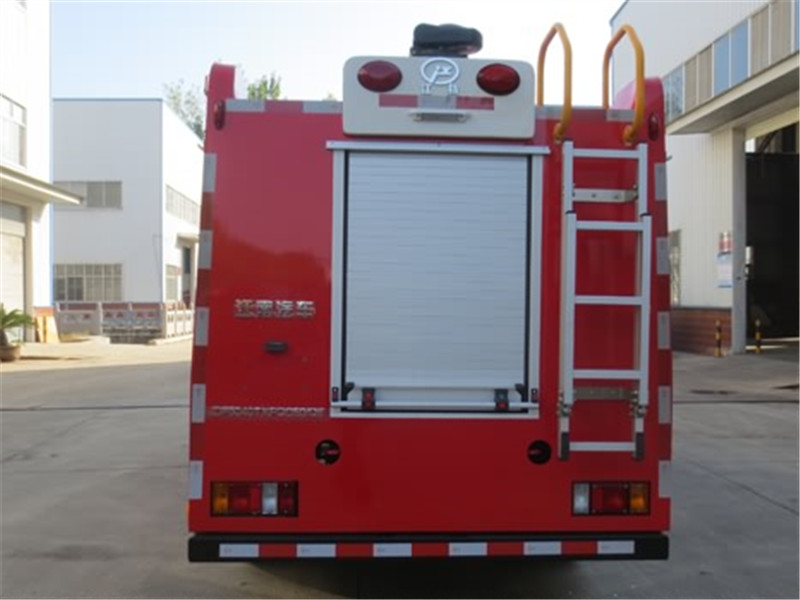

庆铃器材消防车整车型号为JDF5040TXFQC50/Q6型器材消防车，采用庆铃QL1040BUHWY载货底盘改装而成。整车由消防员乘员室和车身两大部分组成，乘员室为原装双排，可乘坐2+3人,该车该车采用新技术、新工艺研发的可广泛应用于消防救援、**路政、工矿企业等单位紧急救援、抢险救灾、**事故施救、安全生产事故应急处突等。该整车可配备举升照明装备、抢险救援破拆装备、个人防护装备、侦测装备、救生装备、洗消装备、**戒装备、通讯装备等。

整车消防性能符合GB7956-2014标准要求；底盘通过**强制性产品认证；发动机排放符合GB17691-2018第六阶段限值的规定要求（国Ⅵ标准）；整车通过**消防装备质量监督检验**检测并已列入工信部汽车新产品公告。

一、整车主要技术参数

1、整车总质量：4300kg

2、比功率： 20

3、**车速：100km/h

4、乘员数（含驾驶员）： 2+3（人）；

5、整车外形尺寸： 5995×1990×2650mm  （长×宽×高）；

6、接近角/离去角：24°/16°

7、**小转弯半径: 6m

8、排放标准：GB17691-2018国Ⅵ

二、底盘主要配置

1、底盘

品牌型号：QL1040BUHWY

制造厂家：庆铃汽车股份有限公司

驱动型式：4×2

轴距：3360mm

底盘允许总质量：4495kg

2、发动机

型号：4KH1CN6LB

型式：纵置、前置

额定功率/转速（kW/r/m）：88/2900

**扭矩/转速(N•m/r/m):290/1500-2900

燃油类型：柴油

总排气量（mL）：2999

3、变速箱：MSB-5SM

4、制动系统：液压制动，双回路、鼓式制动，排气制动

5、轮胎规格型号：7.00R16LT 8PR

6、燃油箱：63L

三、驾驶室

1、结构：平头、四开门，原装双排

2、座位设置： 驾驶室2+3人

3、设备：除原车设备外，加装100W**报器，**开关，对话机

四、器材箱

1、 总体布置：整车由驾驶室、乘员室、器材箱组成。器材箱均设带锁卷帘门。器材箱为整体式框架焊接结构，并确保其强度和刚度。

2、 材料：全部采用高强度钢制型材，内饰板采用氧化铝板。

3、 结构：车厢外骨架采用高强度钢制型材焊接框架结构，牢固可靠，确保强度和刚度；器材箱内骨架采用内藏式高强度优质铝合金型材；器材箱内饰板采用阳极化处理的小花纹铝板铺设，底板为大花纹铝板。放置器材隔断空间可调整，**限度提高空间利用率和可变性。根据具体器材进行配置，运用专用夹具、托架、拖板、铝合金盒及塑料盒对器材进行固定。连接采用高强度专用连接件搭接结构，厢内设照明装置，整个器材箱可存放个人防护装置、照明器材、抢险救援破拆破拆工具、堵漏工具、侦检器材，设精密仪器专用箱等消防装备。

4、 卷帘门：所有器材厢及泵室均采用带锁铝合金帘子门；卷帘门间及各帘板之间有良好的防雨、防尘功能，启闭可靠、外形美观，密封性能良好；卷帘门锁具钥匙全车通用，门把手和锁坚固耐用，不变形，下方留足安全操作空间，防止碰伤手部；卷帘门均经过水淋密封性能试验。

5、 照明：每个器材厢内均有 LED 照明灯，保证夜间照明需要。器材箱内照明灯光随着卷帘门开启/关闭联动**。

五、器材布置原则

1、按战斗编成和战斗展开设计器材集成；

2、按人体工程学原理设计各种器材托架；

3、按使用逻辑关系和使用频率放置器材；

4、站在地面或踏板上2个动作内取用任何器材。

六、电气系统

1、**报器、**、照明灯、电路均采用**式附加电路，**器件安装在驾驶室内。所有线路均采用套管进行保护，并采用不同颜色区分线路连接形式、作用。

2、驾驶室顶部装配长排豪华爆闪**，100W**报器，厢体两侧各安装两红一蓝频闪灯，驾驶室内**。

3、照明灯：车顶两侧配有4只照明灯；车辆两侧下方设有安全标志灯，车身、尾部按标准粘贴反光标识。

4、 所有器材箱均安装LED照明灯带，方便夜间作战照明。

5、 自动充电充气装置（选配）：采用用YD-SES30A型自动脱离充电充气系统，由自动绕线器提供的220V电源，通过分离式弹性插头给车辆供电供气，当电瓶充满、储气罐压力达到设定值后系统自动停止工作，当需要出动车辆时，驾驶员只需打开启动钥匙，车辆启动时分离式弹性插头自动与车辆充电充气接口分离，当出现异常情况不能自动分离时，会发出声光报**提醒驾驶员查看故障或手动分离，达到快速出动车辆的目的。

七、总体要求

1、整车性能符合GB7956.1-2014《消防车第1部分：通用技术条件》的规定。 整车外廓尺寸、轴荷及质量应符合GB1589-2016《道路车辆外廓尺寸、轴荷及质量限值》 的规定。整车外部照明和信号装置应符合 GB4785-2007《汽车及挂车外部照明和光信号装置的安装规定》的规定。

2、所有操作开关 仪表 器材架及车辆均应有中文标识的铭牌标志 及相关使用

注意事项说明，所有的标志采用**性加固黏贴。

3、车辆涂装符合应急救援车辆涂装要求要求。

八、随车技术文件：

（1）底盘车架号码拓印件    1份

（2）发动机号码拓印件      1份

（3）底盘使用说明书        1份

（4）产品质量保证手册      1份

（5）底盘生产合格证        1份

（6）车辆一致性证书        1份

（7）底盘3C认证标志        1份

（8）整车使用维护说明书    1份

（9）整车合格证            1份
