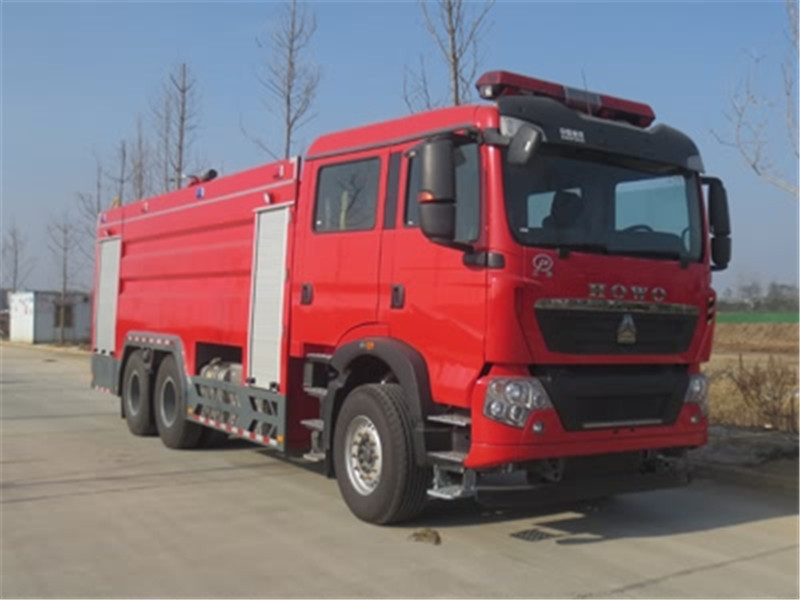

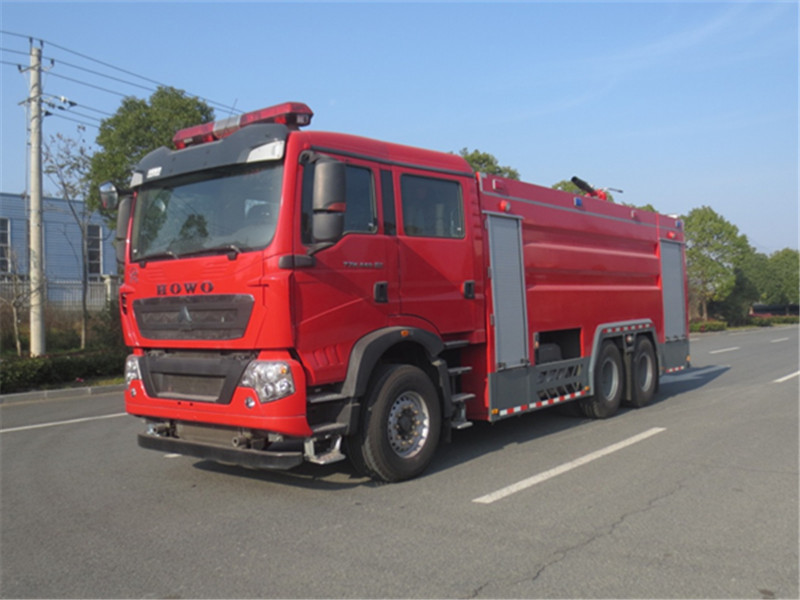

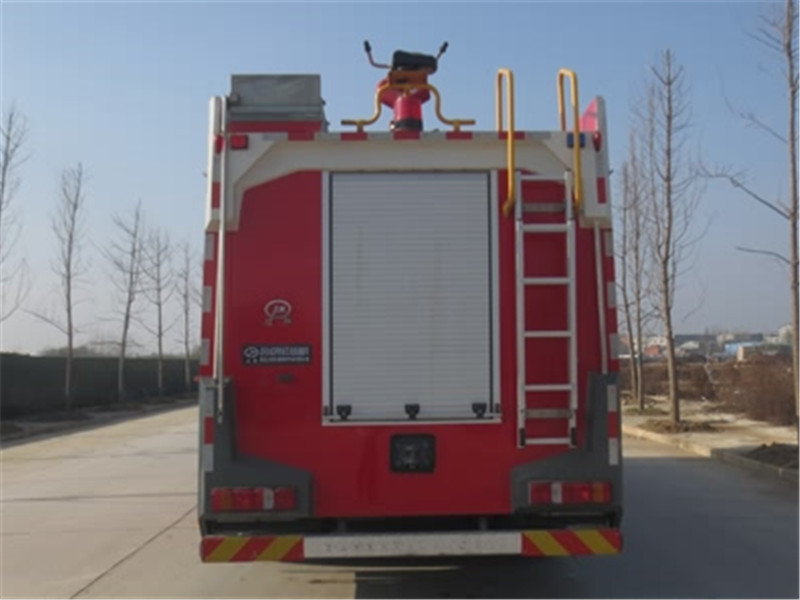

重汽16吨水罐泡沫消防车、16吨消防车整车型号为JDF5314GXFPM160/Z6型泡沫消防车（JDF5314GXFSG160/Z6型水罐消防车）采用重汽豪沃ZZ5357TXFV464MF5底盘改装而成。整车由消防员乘员室和车身两大部分组成，乘员室为原装双排，可乘坐2+4人,该车为外露罐结构，车身前部为器材箱,中部为罐体，后部为泵房。载液罐体为优质碳钢，内部喷涂环氧底漆及环氧沥青漆，与底盘采用弹性连接，载水量12500kg，泡沫液量3578kg（PM160），装备了上海茸申消防设备有限公司生产CB20·10/30·60-RS型中低压消防泵，额定流量60L/S，车顶安装成都威斯特消防机械有限公司生产的PL8/48型车用消防炮。该车**的特点是载液量大、操控性好、维修简便。可广泛应用于公安消防队、厂矿企业及社区、码头等场所，扑救大型油类火灾和一般物质火灾。
整车消防性能符合GB7956-2014标准要求；底盘通过**强制性产品认证；发动机排放符合GB17691-2018国Ⅵ第六阶段限值的规定要求；整车通过**消防装备质量监督检验**检测并已列入工信部汽车新产品公告。
整车主要参数
外廓尺寸 | 9920×2550×3680mm |
**总质量 | 31400kg |
载液量 | 泡沫车载水12500kg，泡沫3578kg |
**车速 | 95km/h |
消防泵额定流量 | 60L/s 1.0MPa |
消防炮额定流量 | 泡沫车：48L/s 1.0MPa 水罐车：60L/s 1.0MPa |
消防炮射程 | 泡沫车：泡沫≥65m 水≥70m 水罐车：≥75m |
比功率 | 341/31.4=10.9 |
接近角/离去角 | 15°/10° |
底盘介绍：重汽豪沃ZZ5357TXFV464MF5底盘重型车国六融合了欧标和美标的**之处，并针对我国的实际情况提出了更严格的要求。重型车国六将成为全球**严格的排放标准之一。排放处理技术：EGR+DOC+DPF+SCR与国五相比后处理大包体积增大。发动机功率调整：MC11系列与国五功率相同，型号为：MC11.46-61，驾驶室悬置：其他品牌大多采用两点悬浮驾驶室，舒适性较差，T5G-S为四点全浮驾驶室，2018款驾驶室后悬置采用空气弹簧，进一步提高舒适性。内饰：仪表台等设计未改动，提高装配工艺，做工更加精细，后排座椅（选装项）：提高座椅靠背高度，增加头枕，改为三点式安全带，提升舒适性和安全性，适用于多乘员需求的电力、油田及探矿作业等**域。后排扶手：按优化的人机工程设计，增加后排**扶手，方便实用。
江特牌JDF5314GXFSG160/Z6型水罐消防车
|
【主要技术参数】 |
|||
|
产品** |
江特牌 |
公告批次 |
355 |
|
产品名称 |
JDF5314GXFSG160/Z6型水罐消防车 |
产品号 |
AS6AP75C02S |
|
总质量(Kg) |
31400 |
罐体容积(m3) |
16.15 |
|
额定载质量(Kg) |
16150 |
外形尺寸(mm) |
9920×2550×3680 |
|
整备质量(Kg) |
14800 |
货厢尺寸(mm) |
×× |
|
额定载客(人) |
准拖挂车总质量(Kg) |
||
|
驾驶室准乘人数(人) |
2+4 |
载质量利用系数 |
|
|
接近角/离去角(°) |
15/10 |
前悬/后悬(mm) |
1500/2420 |
|
轴数 |
3 |
轴距(mm) |
4600+1400 |
|
轴荷(Kg) |
9000/11200/11200 |
**车速(Km/h) |
90 |
|
其它 |
选装局部造型。罐体容积:16.15立方米.。异形罐,前端尺寸:780×1500×1450mm,后端尺寸:4280×2440×1450mm。整体式侧防护结构,后防护装置材料:Q235,截面尺寸:120×120mm,与车辆连接方式:螺栓连接,后防护离地高度:440mm。ABS系统**器生产企业/型号为威伯科(上海)管理有限公司/4460046300。主要专用装置有消防泵、消防炮。 |
||
|
【底盘技术参数】 |
|||
|
底盘型号 |
ZZ5357TXFV464MF5 |
底盘名称 |
消防车底盘（二类） |
|
**名称 |
豪沃牌 |
生产企业 |
**重汽集团济南卡车股份有限公司 |
|
外形尺寸(mm) |
9120,9800,10000,11555×2540×3210 |
轮胎数 |
10 |
|
接近角/离去角(°) |
19/23 |
轮胎规格 |
385/65R22.5/315/80R22.5 18PR,385/65R22.5/12.00R20 18PR |
|
钢板弹簧片数 |
10/12,4/12,4/5,4/-/- |
前轮距(mm) |
2110 |
|
燃料种类 |
柴油 |
后轮距(mm) |
1830/1830,1850/1850 |
|
排放标准 |
GB17691-2018国Ⅵ |
||
|
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
|
MC11.46-61 |
**重型汽车集团有限公司 |
10518 |
341 |
随车消防器材的布置和配备
1.器材布置
1 | 按照消防实战需要，根据消防操作程序，就近取放。 |
2 | 使用防锈蚀、防振动、防脱落、防划伤的专用夹具固定。 |
3 | 标示醒目，多人操作，互不干涉。 |
2.器材配备（标配）
1 | 吸水管 | 150×4米 | 2 | 根 | 内扣式 |
2 | 滤水器 | FLF150 | 1 | 件 | 内扣式 |
3 | 分水器 | FII80/65×3-1.6 | 1 | 件 | 内扣式 |
4 | 集水器 | JII150/65×2-1.0 | 1 | 件 | 内扣式 |
5 | 水带 | 20-65-20 | 6 | 盘 | 中压；内扣式 |
6 | 水带 | 16-80-20 | 6 | 盘 | 低压；内扣式 |
7 | 异径接口 | KJ65/80 | 2 | 件 | 内扣式 |
8 | 水带包布 | DT-SB | 4 | 件 | |
9 | 水带挂钩 | 4 | 件 | ||
10 | 地上消火栓扳手 | QT-DS1；长400 | 1 | 件 | |
11 | 地下消火栓扳手 | 长860 | 1 | 件 | |
12 | 吸水管扳手 | FS100 | 2 | 件 | |
13 | 直流开关水** | QZ6G3.5/7.5；65 | 1 | 支 | 低压；内扣式 |
14 | 直流开花水** | QZ6K3.5/7.5；65 | 1 | 支 | 低压；内扣式 |
15 | 泡沫** | PQ4/0.7Z6 | 1 | 支 | |
16 | 泡沫外吸液管 | 40*2700 | 1 | 件 | |
17 | 消防桶 | 1 | 个 | ||
18 | 灭火器 | 3㎏ | 1 | 具 | |
19 | 消防腰斧 | 长390 ；GF-285 | 1 | 件 | |
20 | 橡皮锤 | 1 | 件 | ||
21 | 可充电式手提照明灯 | 1 | 件 |
