高空作业车的主要组成结构

21-09-24 作者:湖北江南专用特种汽车有限公司销售一分公司 栏目:公司新闻

/202109/1632478583_5019b94e8bdfa6b056ff.jpg



/202109/1632478583_fbc5e76866f96ed3ef9e.jpg

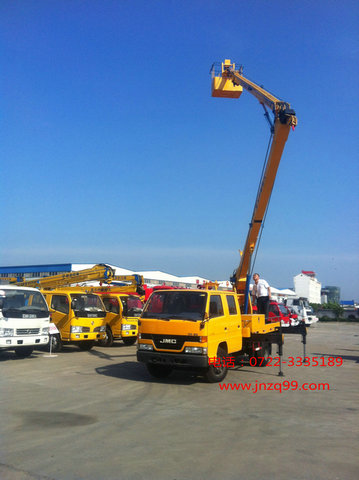

高空作业车常见车型均为双排座,品种有:小霸**高空作业车,江铃高空作业车,江淮高空作业车。主要由汽车底盘,取力器,传动轴,底座,工作臂,**旋转接头,支腿,操纵杆,液压系统等几大部分组成,下面就来给大家介绍下湖北江南专用特种汽车有限公司高空作业车的主要组成结构。
    底架是高空作业基础部分,固定在汽车大梁上。底架前、后部左右各有一个可垂直伸缩的支腿,中部装有**回转接头,回转支承,右前部装有支腿操纵阀。高空作业,底架起到品平衡、稳定、连接上下的作用。
    工作臂由上折臂和基本臂及平衡结构组成。工作是基本臂与水平**夹角68度,上折臂与基本臂**夹角134度。平衡结构起带动臂及斗工作是的平衡作用。
湖北江南的高空作业车的回转结构由转台,摆线马达,蜗轮减速箱,回转支承、小齿轮组成,回转支承内齿圈固定在底架上,回转支承外圈与转台相连,由摆线马达带动蜗轮减速箱及与其相连的小齿轮,通过小齿轮与内齿圈的啮合带动作业车转台回转。
    **旋转接头是一种液压组件,即将油泵排出的压力油从下车固定部分传递到上车运动部分。接头旋转芯固定在底架上,接头体的外筒与转台连接,**旋转接头有三个管道,一个进油,一个出油,一个油门口,各油道间用密封圈分隔,接头上带有电极。以保证上车运转过程中油路、电路的畅通。
    支腿锁是支腿油缸的完全装置。其作用是保证支腿放下后不会自行收缩;避免因液压系统中软管破裂等意外情况,使支腿失去作用,造成严重的事故。
    工作斗是高空作业的上折臂尾端装有工作斗。工作斗在平衡拉杆作用下总保持水平状态。工作斗用玻璃制成。斗上装有**盒,保证操纵高空作业。
